Configuración de un modulo Bluetooth HC 06 - Nueva versión
Hay bastantes blogs y entradas sobre como configurar el modulo Bluetooth HC 06 con Arduino y comandos AT, pero algunos modulos Bluetooth traen una nueva versión de firmware y cambia un poco la sintaxis de los comandos AT. Al intentar configurar nuestros modulos con los viejos comandos AT en lugar de recibir un "OK" recibimos un "error(0)" que está indicando un error en la sintaxis de los comandos.
Para conocer la versión del firmware de nuestros modulos usaremos un Arduino UNO R3 con el modulo conectado de la siguiente forma:
Y usaremos el siguiente código:
(Prestar especial atención a la linea 18 de código para quitar o poner el salto de linea debemos probar los 2 hasta obtener respuesta del modulo Bluetooth HC 06)
Los comandos deben ser introducidos a través de la ventana de comunicación serial del Arduino, y debemos seleccionar la opción "Nueva Linea".
El comando para obtener la versión del firmware es AT+VERSION todo en mayusculas y sin espacios, el modulo nos debe mostrar un mensaje con la versión, así:
- versión linvorV1.8
- versión VERSION:3.0-20170609
(Prestar especial atención a la linea 18 de código para quitar o poner el salto de linea debemos probar los 2 hasta obtener respuesta del modulo Bluetooth HC 06)
Los comandos deben ser introducidos a través de la ventana de comunicación serial del Arduino, y debemos seleccionar la opción "Nueva Linea".
El comando para obtener la versión del firmware es AT+VERSION todo en mayusculas y sin espacios, el modulo nos debe mostrar un mensaje con la versión, así:
- versión linvorV1.8
- versión VERSION:3.0-20170609
Una vez conocida la versión de el modulo procedemos a configurar. La sintaxis de los comandos cambia para ambas versiones:
LISTA COMANDOS - versión linvorV1.8 :
AT <-- Prueba comunicación comandos AT
AT+NAMESebastian <-- Cambia el nombre, en este caso Sebastian
AT+PIN1234 <-- Modifica pin de emparejamiento en este caso 1234
AT+BAUD4 <-- Selecciona el baudRate, en este caso el 4 que es 9600
Las velocidades para el baudRate son:
1 configura 1200bps
2 configura 2400bps
3 configura 4800bps
4 configura 9600bps (Default)
5 configura 19200bps
6 configura 38400bps
7 configura 57600bps
8 configura 115200bps
2 configura 2400bps
3 configura 4800bps
4 configura 9600bps (Default)
5 configura 19200bps
6 configura 38400bps
7 configura 57600bps
8 configura 115200bps

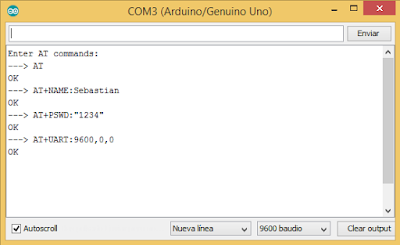

LISTA COMANDOS - versión VERSION:3.0-20170609
AT <-- Prueba comunicación comandos AT
AT+NAME:Sebastian <-- Cambia el nombre, en este caso Sebastian,responde
AT+PSWD:"1234" <-- Modifica pin de emparejamiento en este caso 1234
AT+UART:9600,0,0 <-- Selecciona el baudRate, en este caso el 4 que es 9600
